1.按照拓扑规划，添加PC机，路由器，交换机，并按指定接口完成连线。

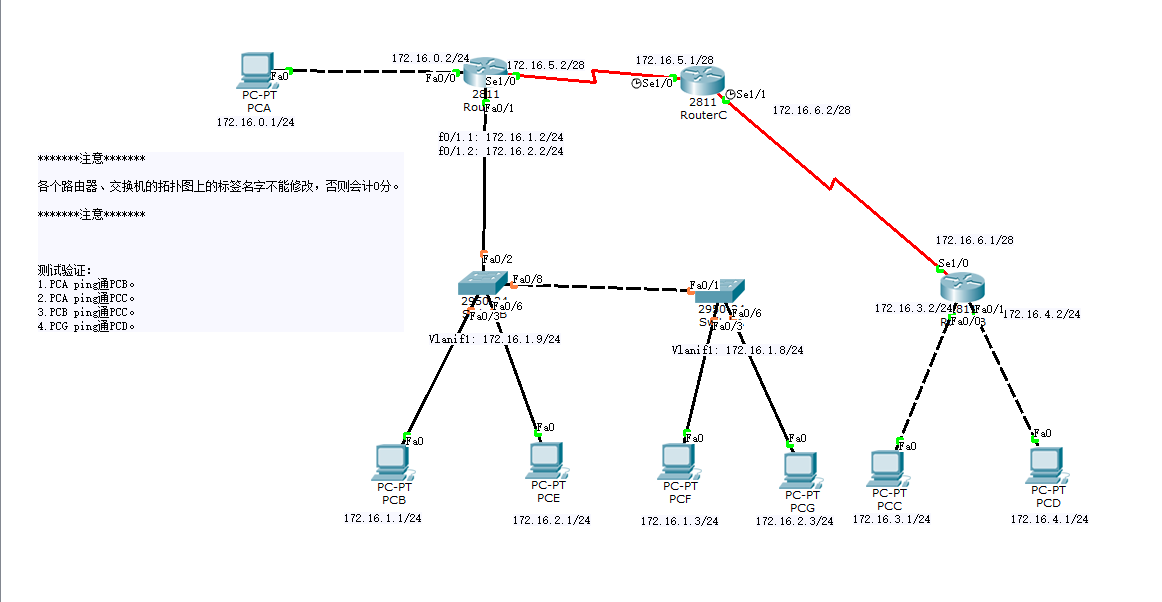

接线图参考
任务：
2.根据拓扑图要求，配置好所有PC机的IP及默认网关. 同时要求配置各个路由器和交换机的名字分别为：学号-RouterA，学号-RouterB, 学号-RouterC, 学号-SwitchA,学号-SwitchB.
交换机与路由器改名(我所使用的答案均为简写,如果看不懂是你人的问题）
Router(config)# ho 202404160xx-RouterA
202404160xx-RouterA(config)#
Router(config)# ho 202404160xx-RouterB
202404160xx-RouterB(config)#
Router(config)# ho 202404160xx-RouterC
202404160xx-RouterC(config)#
Switch(config)# ho 202404160xx-SwitchA
202404160xx-SwitchA(config)#
Switch(config)# ho 202404160xx-SwitchB
202404160xx-SwitchB(config)#3.在交换机SwitchA和SwitchB上添加Vlan2, 并把Fa0/6加入到Vlan2中，同时配置Vlanif1的接口IP。设置两个交换机间的链路为trunk链路, SwitchB和RouterA之间的链路为trunk链路。
VLAN2
//为代码看起来简节会省略掉学号
SwitchA(config)# vl 2
SwitchA(config-vlan)# ex
SwitchA(config)# in f0/6
SwitchA(config-if)# switchport mode access
SwitchA(config-if)# switchport access vlan 2
SwitchB(config)# vl 2
SwitchB(config-vlan)# ex
SwitchB(config)# in f0/6
SwitchB(config-if)# switchport mode access
SwitchB(config-if)# switchport access vlan 2vlan1接口
Switch A(config)# in vl 1
Switch A(config-if)# ip add 172.16.1.9
Switch A(config-if)# no shut
Switch B(config)# in vl 1
Switch B(config-if)# ip add 172.16.1.8
Switch A(config-if)# no shuttrunk链路
Switch A(config)#in f0/8
Switch A(config-if)#switchport mode trunk
Switch A(config)#in f0/2
Switch A(config-if)#switchport mode trunk
Switch B(config)#in f0/1
Switch B(config-if)#switchport mode trunk 4.在路由器上配置好各个接口IP，及RouterA上的子接口IP，注意各个接口子网掩码的范围。
F0/1接口
Router A(config)#in f0/1
Router A(config-if)#no shutF0/1.1子接口
Router A(config)#in f0/1.1
Router A(config-subif)#enc dot1Q 1
Router A(config-subif)#ip add 172.16.1.1 255.255.255.0F0/1.2子接口
Router A(config)#in f0/1.2
Router A(config-subif)#enc dot1Q 2
Router A(config-subif)#ip add 172.16.1.2 255.255.255.0下面是各个接口的IP
Router A
Router A(config)#in f0/2
Router A(config-if)#ip add 172.16.0.2 255.255.255.0
Router A(config-if)#no shut
Router A(config)#in s1/0
Router A(config-if)#ip add 172.16.5.2 255.255.255.240
Router A(config-if)#no shutRouter B
Router B(config)#in s1/0
Router B(config-if)#ip add 172.16.5.1 255.255.255.240
Router B(config-if)#no shut
Router B(config)#in s1/1
Router B(config-if)#ip add 172.16.6.2 255.255.255.240
Router B(config-if)#no shutRouter C
Router C(config)#in s1/0
Router C(config-if)#ip add 172.16.6.1 255.255.255.240
Router C(config-if)#no shut
Router C(config)#in f0/0
Router C(config-if)#ip add 172.16.3.2 255.255.255.0
Router C(config-if)#no shut
Router C(config)#in f0/1
Router C(config-if)#ip add 172.16.4.2 255.255.255.0
Router C(config-if)#no shut5.在三个路由器上配置好到各PC机所在网络的静态路由，以及默认路由, 不允许使用动态路由。
Router A
Router A(config)#ip route 0.0.0.0 0.0.0.0 172.16.5.1
Router A(config)#ip route 172.168.3.0 255.255.255.0 172.16.5.1
Router A(config)#ip route 172.168.4.0 255.255.255.0 172.16.5.1
Router A(config)#ip route 172.168.5.0 255.255.255.0 172.16.5.1Router B
Router B(config)#ip route 0.0.0.0 0.0.0.0 172.16.6.2
Router B(config)#ip route 172.168.0.0 255.255.255.0 172.16.6.2
Router B(config)#ip route 172.168.1.0 255.255.255.0 172.16.6.2
Router B(config)#ip route 172.168.2.0 255.255.255.0 172.16.6.2
Router B(config)#ip route 172.168.3.0 255.255.255.0 172.16.6.2
Router B(config)#ip route 172.168.4.0 255.255.255.0 172.16.6.2
Router B(config)#ip route 172.168.5.0 255.255.255.0 172.16.6.2Router C
Router C(config)#ip route 172.168.0.0 255.255.255.0 172.16.5.2
Router C(config)#ip route 172.168.1.0 255.255.255.0 172.16.5.2
Router C(config)#ip route 172.168.2.0 255.255.255.0 172.16.5.2
Router C(config)#ip route 172.168.3.0 255.255.255.0 172.16.6.1
Router C(config)#ip route 172.168.4.0 255.255.255.0 172.16.6.1
Router C(config)#ip route 172.168.5.0 255.255.255.0 172.16.5.2*******注意*******：
各个路由器、交换机的拓扑图上的标签名字不能修改，否则会计0分。
测试验证：
1.PCA ping通PCB。
2.PCA ping通PCC。
3.PCB ping通PCC。
4.PCG ping通PCD。

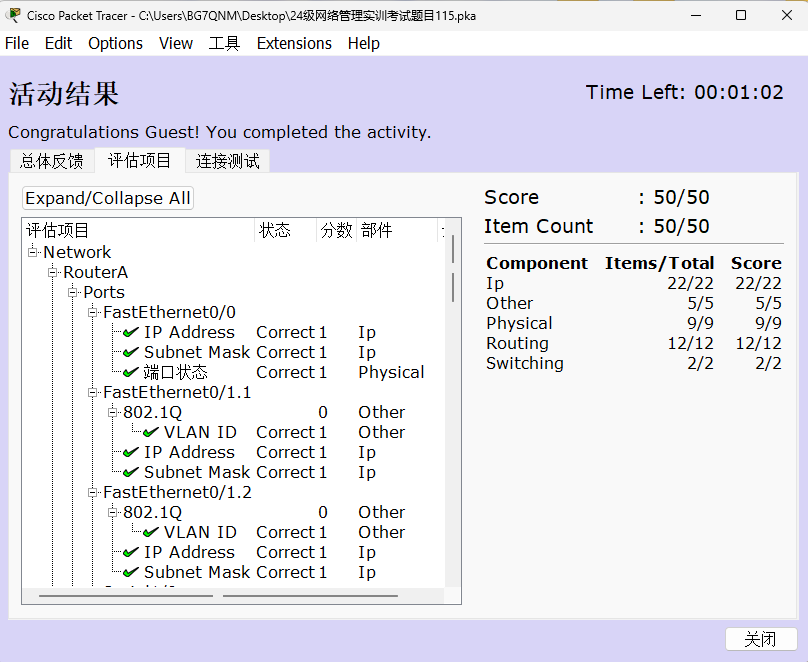

最终成绩截图：
